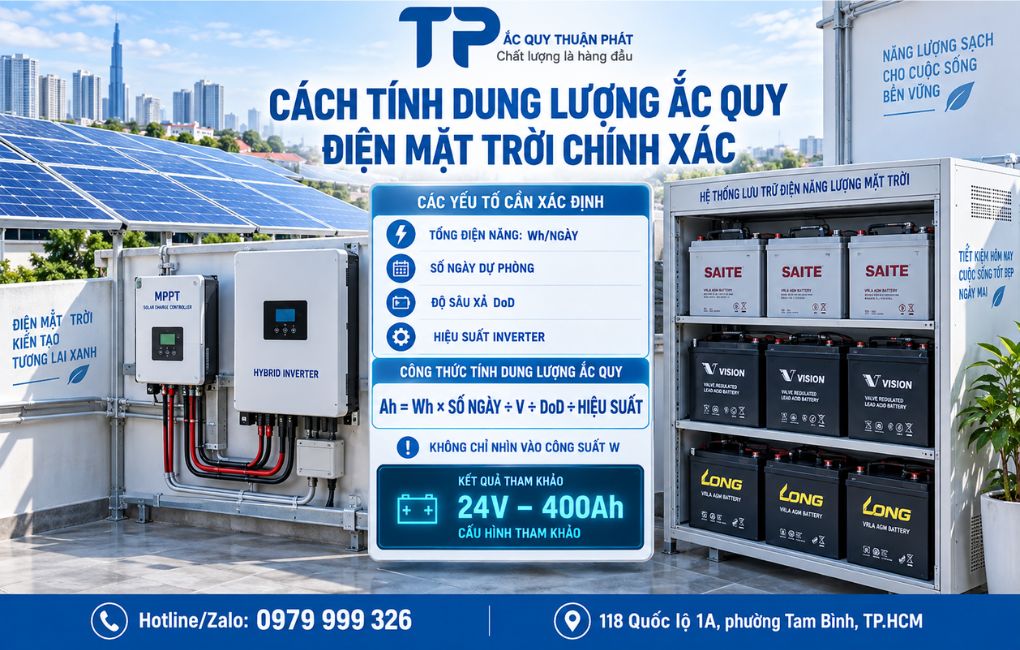

Cách Tính Dung Lượng Ắc Quy Điện Mặt Trời Chính Xác, Dễ Áp Dụng

Ắc quy là bộ phận lưu trữ phần điện năng do tấm pin mặt trời tạo ra để sử dụng vào ban đêm, khi trời ít nắng hoặc lúc điện lưới bị gián đoạn. Nếu chọn dung lượng quá nhỏ, hệ thống nhanh hết điện và bình thường xuyên bị xả sâu. Ngược lại, một bộ ắc quy quá lớn sẽ làm tăng chi phí, kéo dài thời gian sạc và có thể không được nạp đầy nếu công suất pin mặt trời không đủ.

Vì vậy, cách tính dung lượng ắc quy điện mặt trời không thể chỉ dựa vào tổng công suất thiết bị. Người thiết kế còn phải xét thời gian sử dụng, điện áp bộ lưu trữ, số ngày dự phòng, độ sâu xả, hiệu suất inverter và tổn hao trong quá trình vận hành.

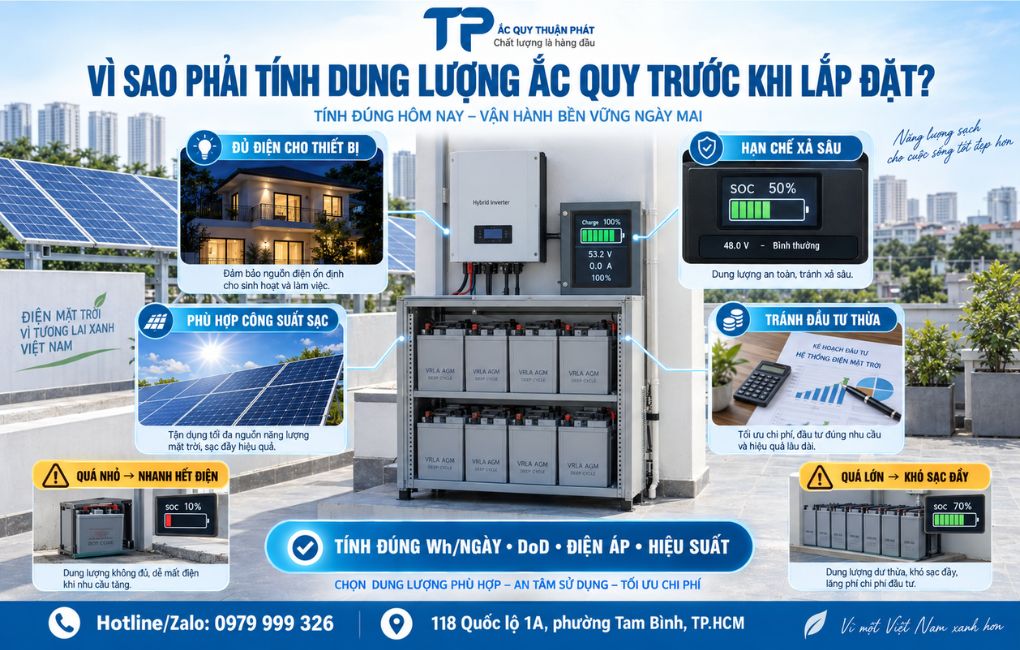

Vì sao phải tính dung lượng ắc quy trước khi lắp đặt?

Dung lượng ghi trên bình, chẳng hạn 12V–100Ah hoặc 12V–200Ah, là dung lượng danh định trong điều kiện thử nghiệm nhất định. Con số này không có nghĩa người dùng nên khai thác toàn bộ năng lượng của bình trong mỗi chu kỳ.

Việc tính toán trước giúp hệ thống:

• Cung cấp đủ điện cho các thiết bị đã lựa chọn.
• Không bị ngắt điện quá sớm vào ban đêm.
• Hạn chế tình trạng xả sâu thường xuyên.
• Phù hợp với điện áp đầu vào của inverter.
• Có công suất pin mặt trời đủ để sạc lại bình.
• Dễ mở rộng và bảo trì trong tương lai.
• Tránh đầu tư quá nhiều bình nhưng không sử dụng hết.

Dung lượng lưu trữ phải được tính từ nhu cầu thực tế. Không nên chọn theo cảm tính hoặc sao chép cấu hình của một công trình khác.

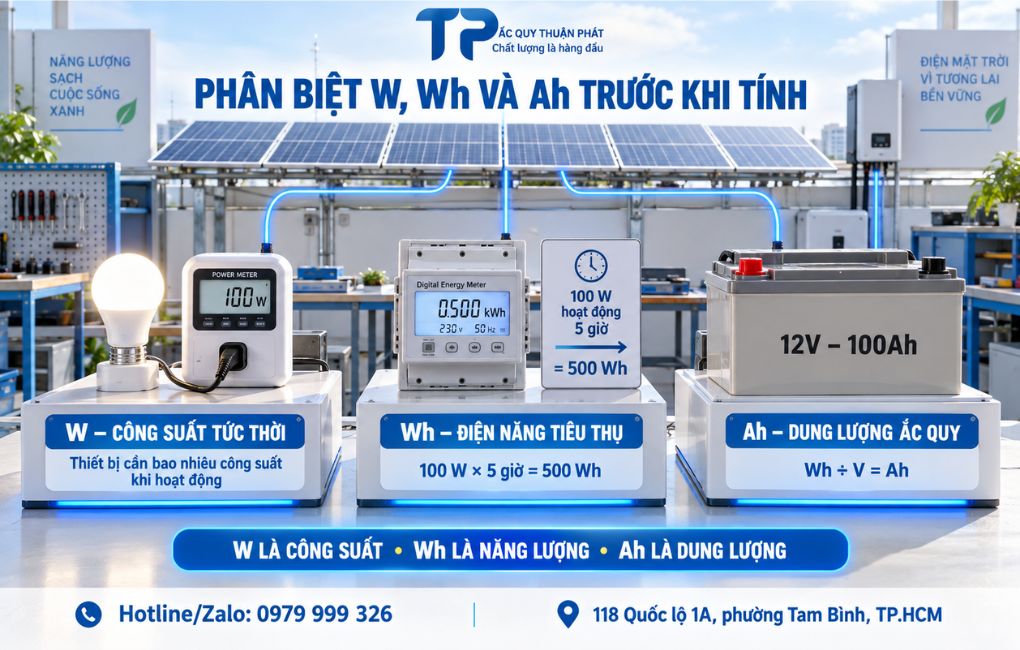

Phân biệt W, Wh và Ah trước khi tính

Ba đơn vị thường xuất hiện trong hệ thống điện mặt trời là W, Wh và Ah.

W – công suất tức thời

Watt thể hiện mức công suất thiết bị cần tại một thời điểm. Ví dụ, quạt 60W có công suất danh định là 60 watt.

Wh – điện năng tiêu thụ

Watt-giờ cho biết lượng điện thiết bị sử dụng trong một khoảng thời gian.

Công thức:

Điện năng tiêu thụ (Wh) = Công suất thiết bị (W) × Thời gian hoạt động (giờ)

Một bóng đèn 10W sử dụng trong 5 giờ sẽ tiêu thụ:

10 × 5 = 50Wh

Ah – dung lượng điện tích của ắc quy

Ah là đơn vị thường được nhà sản xuất dùng để công bố dung lượng bình. Muốn chuyển nhu cầu năng lượng từ Wh sang Ah, phải biết điện áp của bộ ắc quy.

Công thức cơ bản:

Dung lượng (Ah) = Năng lượng (Wh) ÷ Điện áp hệ thống (V)

Ví dụ, bộ lưu trữ cần cung cấp 2.400Wh ở điện áp 24V:

2.400 ÷ 24 = 100Ah

Đây mới là kết quả lý thuyết, chưa tính độ sâu xả và tổn hao.

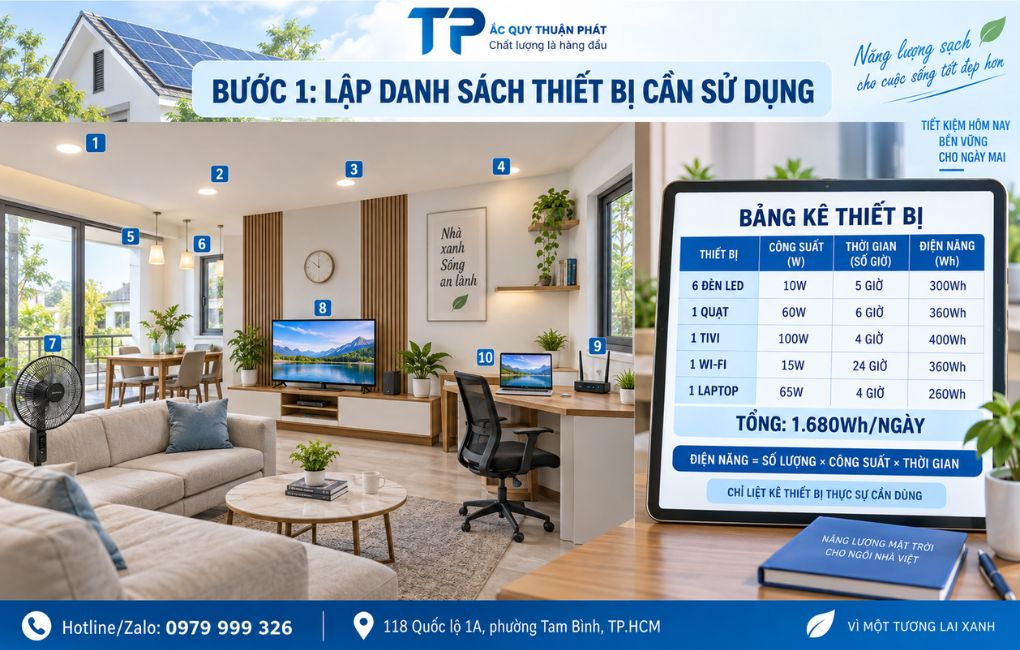

Bước 1: Lập danh sách thiết bị cần sử dụng

Trước tiên, hãy thống kê những thiết bị thực sự cần chạy bằng nguồn điện lưu trữ.

Thiết bị	Số lượng	Công suất mỗi thiết bị	Thời gian sử dụng	Điện năng/ngày
Đèn LED	6	10W	5 giờ	300Wh
Quạt	1	60W	6 giờ	360Wh
Tivi	1	100W	4 giờ	400Wh
Bộ phát Wi-Fi	1	15W	24 giờ	360Wh
Máy tính xách tay	1	65W	4 giờ	260Wh
Tổng cộng				1.680Wh/ngày

Nếu thiết bị không chạy liên tục, nên tính theo thời gian hoạt động thực tế. Với tủ lạnh, máy bơm hoặc điều hòa, không nên chỉ lấy công suất ghi trên nhãn nhân với 24 giờ mà cần ước tính chu kỳ đóng/ngắt và dòng khởi động.

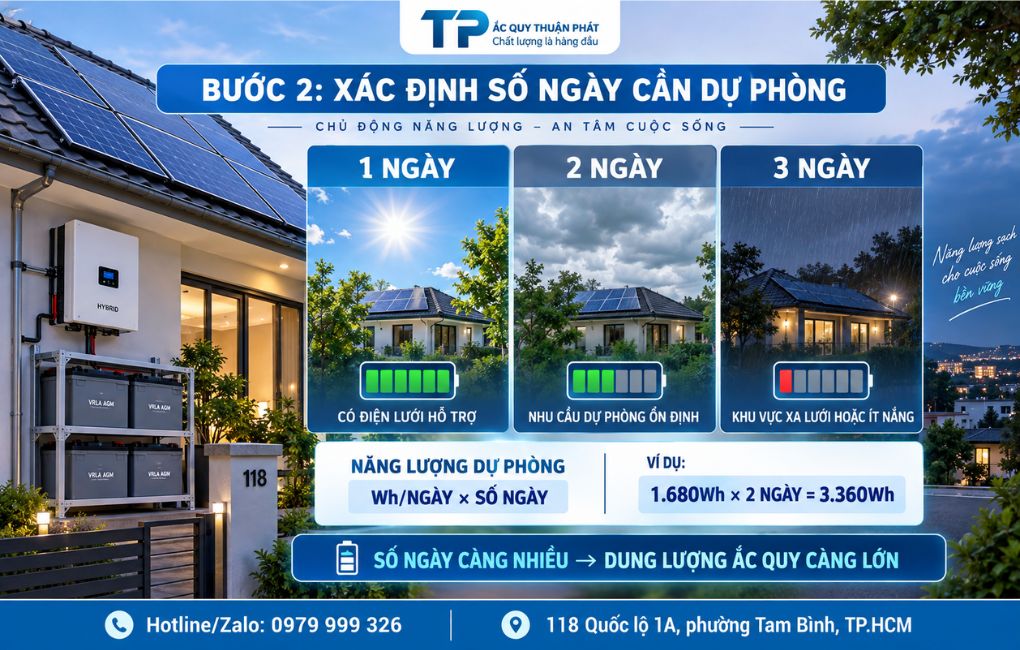

Bước 2: Xác định số ngày cần dự phòng

Số ngày dự phòng là thời gian hệ thống phải cấp điện khi lượng điện mặt trời tạo ra không đủ để nạp lại bình.

Thông thường có thể cân nhắc:

• Một ngày: hệ thống có điện lưới hỗ trợ hoặc chỉ dùng điện vào ban đêm.
• Hai ngày: nhu cầu dự phòng tương đối ổn định.
• Ba ngày trở lên: khu vực xa lưới, thời tiết thất thường hoặc tải quan trọng.

Nhu cầu năng lượng dự phòng được tính như sau:

Năng lượng dự phòng = Điện năng tiêu thụ mỗi ngày × Số ngày dự phòng

Với mức tiêu thụ 1.680Wh/ngày và cần dự phòng 2 ngày:

1.680 × 2 = 3.360Wh

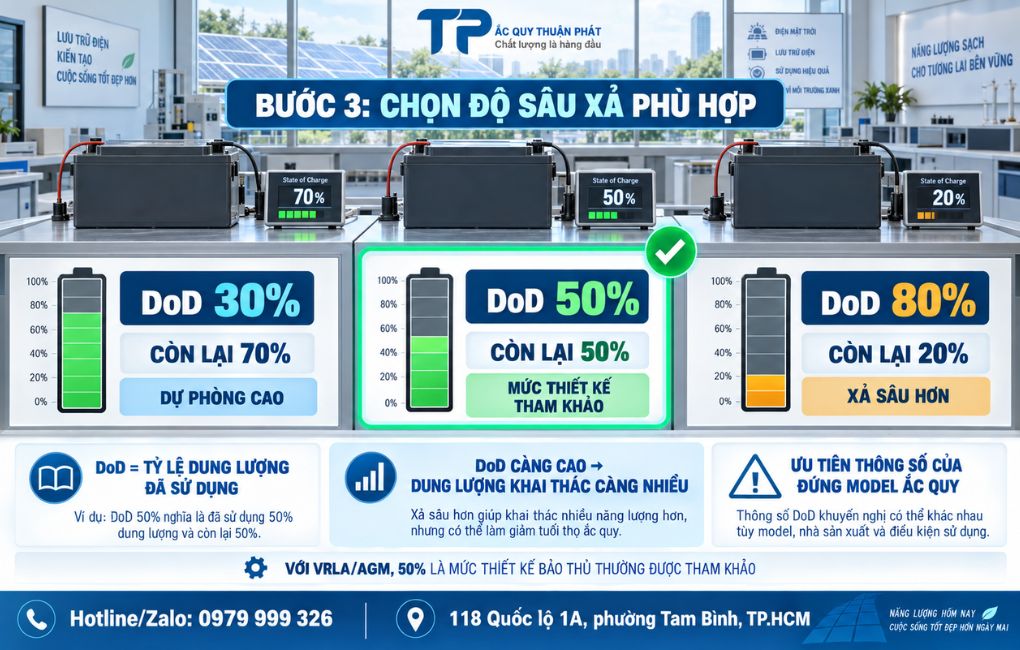

Bước 3: Chọn độ sâu xả phù hợp

Độ sâu xả, thường ký hiệu là DoD, cho biết tỷ lệ dung lượng đã được lấy ra khỏi bình. DoD có quan hệ trực tiếp với trạng thái sạc và tuổi thọ chu kỳ của ắc quy.

Đối với bình chì kín khí VRLA AGM, nhiều hệ thống thiết kế theo hướng chỉ sử dụng khoảng 50% dung lượng danh định trong mỗi chu kỳ để tạo khoảng dự phòng và hạn chế xả quá sâu. Đây là mức thiết kế bảo thủ, không phải giá trị cố định cho mọi model.

Nếu tài liệu kỹ thuật của bình cho phép độ sâu xả khác, phải ưu tiên thông số của nhà sản xuất.

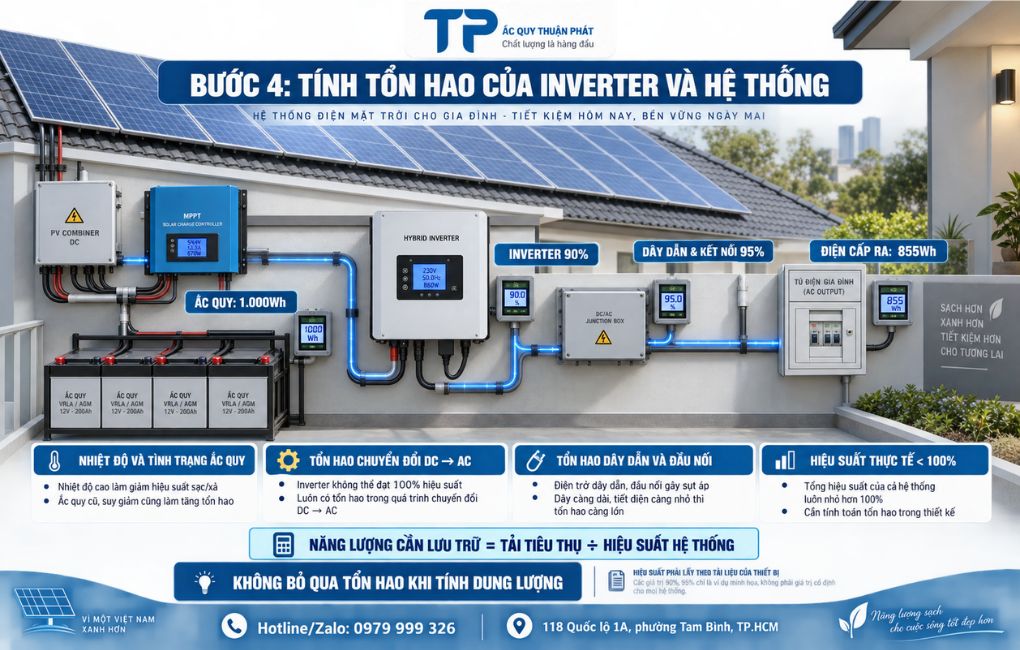

Bước 4: Tính tổn hao của inverter và hệ thống

Điện lưu trong ắc quy là dòng DC, trong khi nhiều thiết bị gia đình sử dụng điện AC. Quá trình chuyển đổi qua inverter luôn phát sinh tổn hao.

Ngoài inverter, hệ thống còn có tổn hao tại:

• Dây dẫn DC.
• Đầu nối và cầu chì.
• Bộ điều khiển sạc.
• Nhiệt độ môi trường.
• Sai lệch giữa các bình.
• Quá trình lão hóa của ắc quy.

Cách tính dung lượng lưu trữ thường dựa trên tải tiêu thụ, số ngày dự phòng, DoD và hiệu suất hệ thống. Các hướng dẫn tính bộ lưu trữ năng lượng cũng bắt đầu từ nhu cầu Wh/ngày rồi hiệu chỉnh theo độ sâu xả và hiệu suất chuyển đổi.

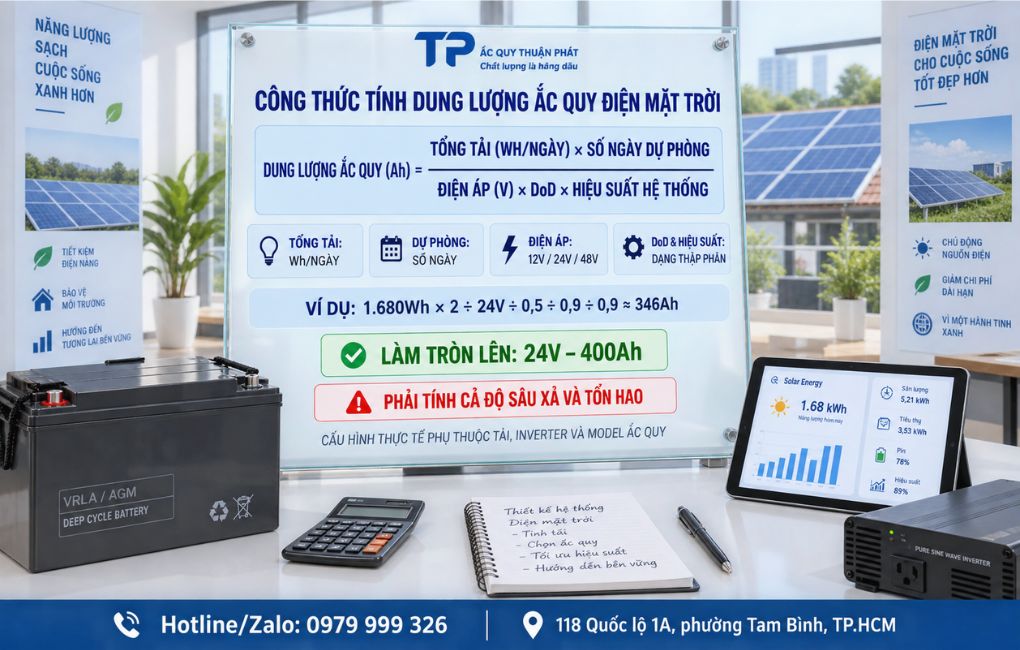

Công thức tính dung lượng ắc quy điện mặt trời

Có thể sử dụng công thức tổng quát:

Dung lượng bộ ắc quy (Ah) = Tổng tải Wh/ngày × Số ngày dự phòng ÷ Điện áp bộ bình ÷ DoD ÷ Hiệu suất inverter ÷ Hệ số tổn hao

Trong đó:

• Tổng tải Wh/ngày: điện năng thiết bị tiêu thụ trong một ngày.
• Số ngày dự phòng: số ngày hệ thống phải hoạt động khi thiếu nắng.
• Điện áp bộ bình: 12V, 24V hoặc 48V.
• DoD: tỷ lệ dung lượng dự kiến được sử dụng.
• Hiệu suất inverter: lấy theo tài liệu của inverter.
• Hệ số tổn hao: tính đến dây dẫn, nhiệt độ và suy giảm thực tế.

Ví dụ tính dung lượng cụ thể

Giả sử hệ thống có:

• Nhu cầu: 1.680Wh/ngày.
• Thời gian dự phòng: 2 ngày.
• Điện áp bộ bình: 24V.
• DoD thiết kế: 50%, tương đương 0,5.
• Hiệu suất inverter: 90%, tương đương 0,9.
• Hệ số tổn hao và dự phòng lão hóa: 90%, tương đương 0,9.

Áp dụng công thức:

Dung lượng Ah = 1.680 × 2 ÷ 24 ÷ 0,5 ÷ 0,9 ÷ 0,9

Kết quả:

Dung lượng cần thiết ≈ 346Ah tại 24V

Trong thực tế, có thể làm tròn lên thành bộ bình 24V–400Ah.

Nếu dùng bình 12V–200Ah, cấu hình có thể gồm:

• Hai bình nối tiếp tạo thành một nhánh 24V–200Ah.
• Hai nhánh mắc song song tạo thành 24V–400Ah.
• Tổng cộng cần bốn bình 12V–200Ah.

Nếu inverter sử dụng điện áp 48V, bốn bình 12V–200Ah có thể mắc nối tiếp để tạo bộ 48V–200Ah. Năng lượng danh định của hai cấu hình đều là:

48V × 200Ah = 9.600Wh

hoặc:

24V × 400Ah = 9.600Wh

Điện áp và dung lượng khác nhau nhưng tổng năng lượng danh định tương đương.

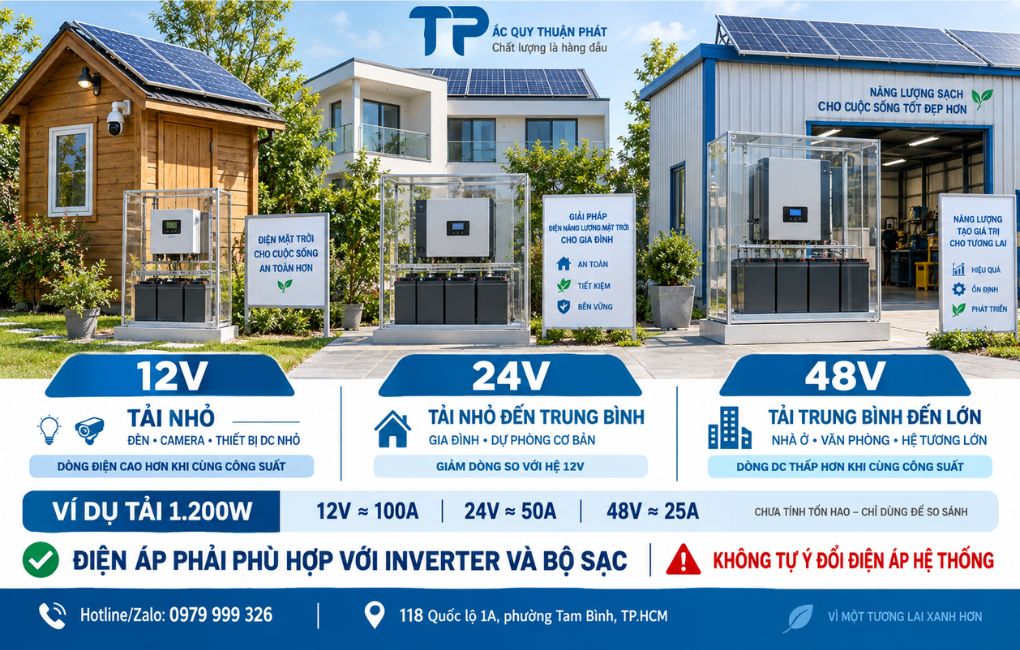

Chọn hệ thống 12V, 24V hay 48V?

Hệ 12V

Phù hợp với tải nhỏ, công suất thấp và chiều dài dây ngắn. Khi công suất tải tăng, dòng điện DC sẽ lớn, đòi hỏi dây dẫn tiết diện lớn hơn.

Hệ 24V

Thường phù hợp với hệ thống gia đình nhỏ đến trung bình. So với 12V, dòng điện giảm còn khoảng một nửa khi truyền cùng mức công suất.

Hệ 48V

Phù hợp với hệ thống công suất lớn hơn hoặc cần truyền tải dòng DC hiệu quả hơn. Tuy nhiên, toàn bộ inverter, bộ sạc và cấu hình bình phải tương thích với 48V.

Không được tự ý đổi điện áp bộ bình khi inverter không hỗ trợ.

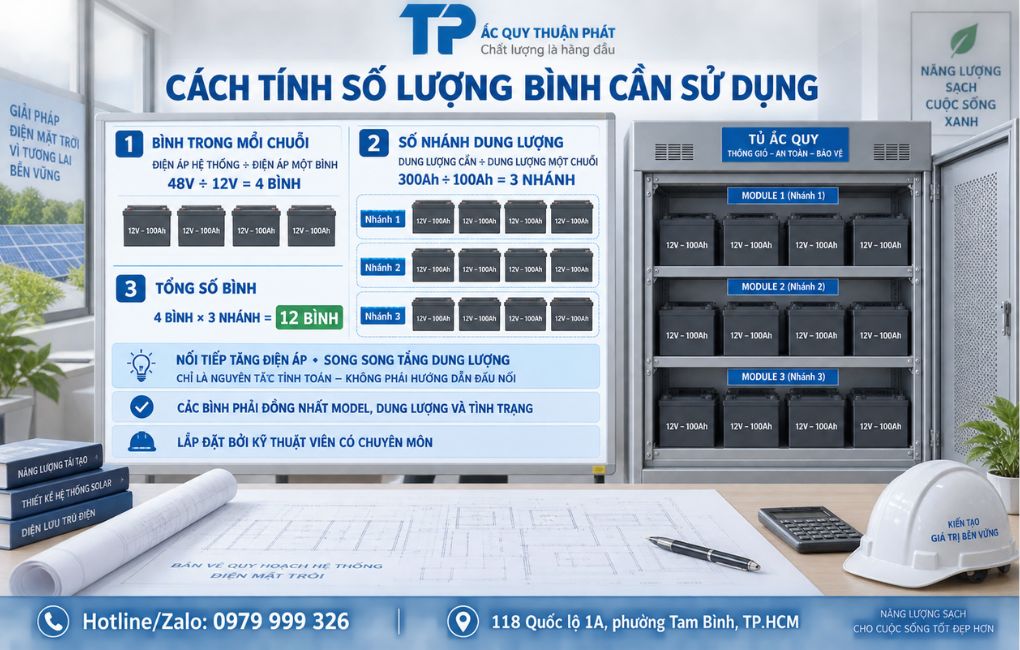

Cách tính số lượng bình cần sử dụng

Số bình nối tiếp quyết định điện áp. Số nhánh song song quyết định dung lượng Ah.

Số bình mắc nối tiếp

Số bình nối tiếp = Điện áp hệ thống ÷ Điện áp một bình

Ví dụ:

48V ÷ 12V = 4 bình nối tiếp

Một chuỗi bốn bình 12V–100Ah sẽ tạo thành bộ 48V–100Ah, không phải 48V–400Ah.

Số nhánh mắc song song

Số nhánh song song = Dung lượng Ah yêu cầu ÷ Dung lượng một bình

Nếu cần 48V–300Ah và mỗi chuỗi là 48V–100Ah:

300 ÷ 100 = 3 chuỗi song song

Tổng số bình:

4 bình/chuỗi × 3 chuỗi = 12 bình

Khi ghép thành bộ, các bình nên đồng nhất về:

• Thương hiệu và model.
• Điện áp và dung lượng.
• Tuổi sử dụng.
• Tình trạng sạc.
• Nội trở và khả năng phóng điện.
• Lịch sử vận hành.

Không nên ghép bình mới với bình đã sử dụng lâu vì bình yếu có thể làm mất cân bằng toàn bộ hệ thống.

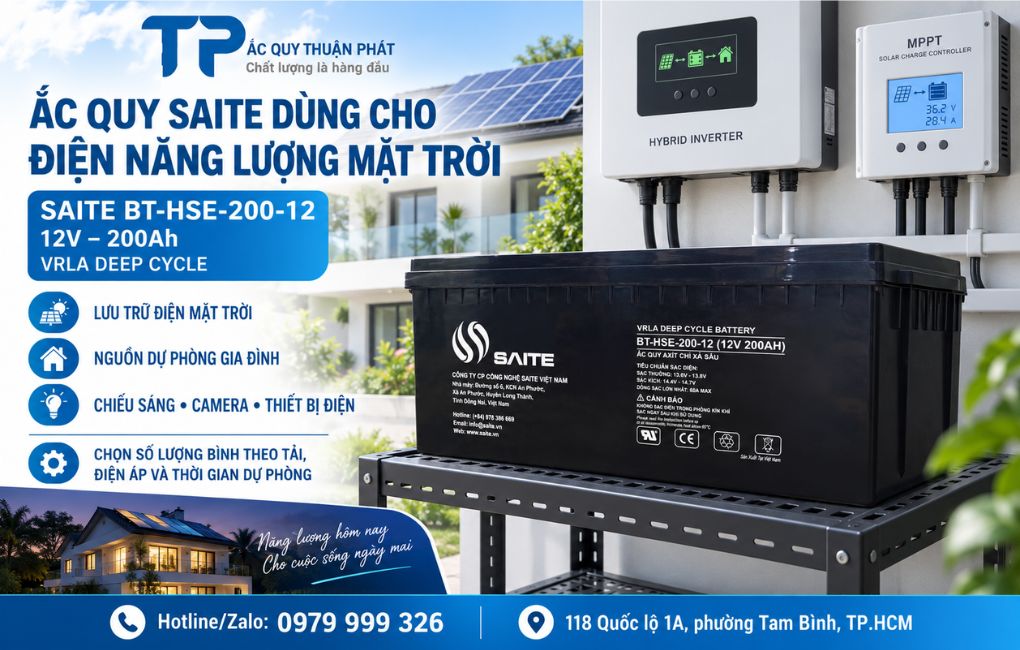

Ắc quy Saite dùng cho điện năng lượng mặt trời

Saite có nhiều dòng ắc quy chì kín khí và sản phẩm phục vụ nguồn điện dự phòng. Khi lựa chọn Saite cho hệ thống năng lượng mặt trời, cần ưu tiên model có chế độ làm việc chu kỳ phù hợp thay vì chỉ nhìn vào dung lượng Ah.

Các thông tin cần kiểm tra gồm:

• Bình thuộc loại VRLA AGM, GEL hay dòng chuyên xả chu kỳ.
• Số chu kỳ tại từng mức DoD.
• Điện áp sạc chu kỳ và sạc duy trì.
• Dòng sạc ban đầu cho phép.
• Nhiệt độ vận hành.
• Kích thước và kiểu đầu cực.
• Khả năng ghép thành bộ 24V hoặc 48V.

Ắc quy Saite có thể được cân nhắc cho hệ thống điện mặt trời gia đình, chiếu sáng, camera, viễn thông hoặc nguồn dự phòng, nhưng model cụ thể phải được chọn theo tần suất xả.

Hệ thống chỉ dùng khi mất điện sẽ có chế độ làm việc khác với hệ thống xả và sạc mỗi ngày.

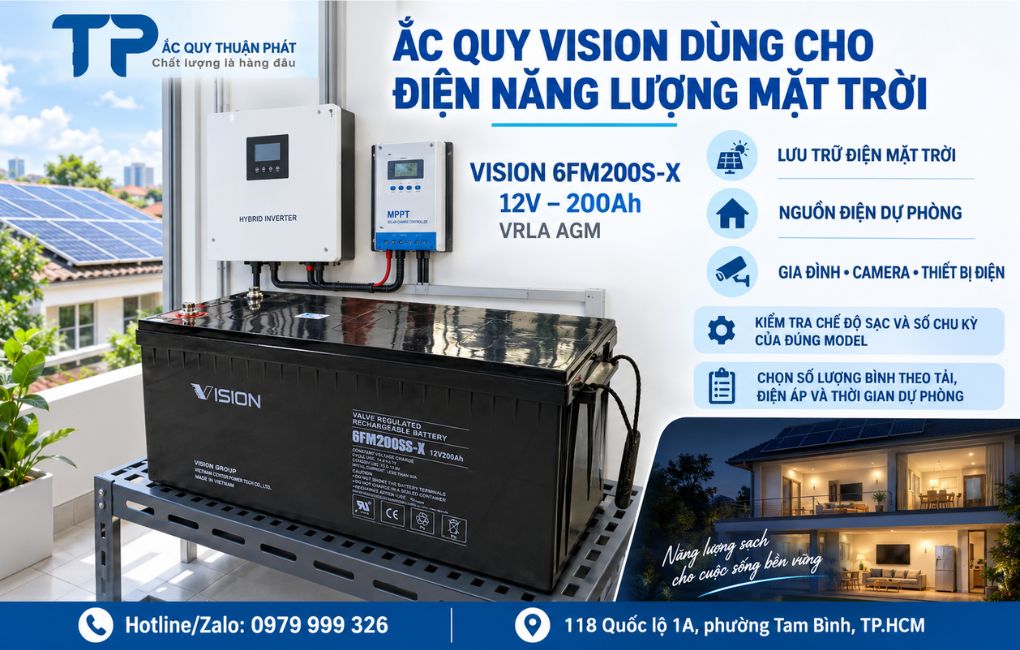

Ắc quy Vision dùng cho điện năng lượng mặt trời

Vision cung cấp nhiều giải pháp nguồn, trong đó có các nhóm sản phẩm chì axit và giải pháp lưu trữ năng lượng. Trang chính thức của hãng cũng phân chia các lĩnh vực UPS, viễn thông, nguồn động lực và lưu trữ điện năng

Một số dòng Vision VRLA AGM dung lượng lớn thường được tìm hiểu cho:

• Điện mặt trời gia đình.
• Hệ thống chiếu sáng độc lập.
• Camera và thiết bị an ninh.
• Viễn thông và trạm kỹ thuật.
• Nguồn điện dự phòng.
• Thiết bị công nghiệp.

Các model như Vision 6FM100-X, 6FM150-X, 6FM200-X, 6FM230-X hoặc 6FM250Z-X có dung lượng khác nhau, nhưng không nên chọn chỉ vì con số Ah lớn.

Đối với hệ thống xả hằng ngày, cần kiểm tra đường cong chu kỳ và điều kiện phóng điện của đúng model. Một bình được tối ưu cho chế độ chờ có thể hoạt động khác với bình được thiết kế cho xả chu kỳ sâu.

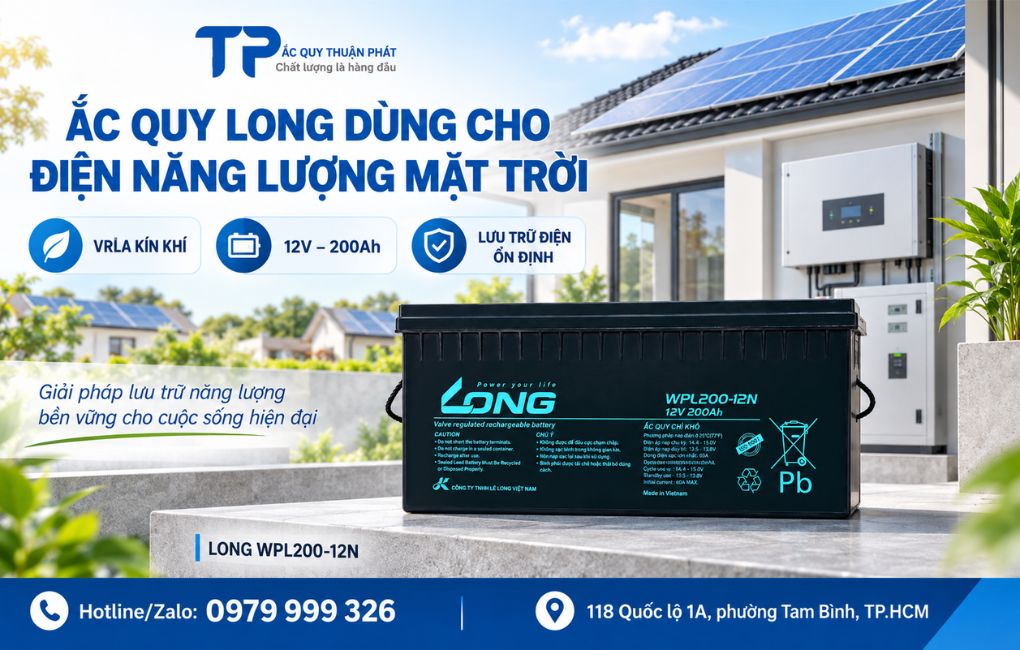

Ắc quy LONG dùng cho điện năng lượng mặt trời

LONG, còn được biết đến với các dòng WP và WPL, có nhiều sản phẩm VRLA AGM sử dụng trong UPS, thiết bị điều khiển, viễn thông, camera và nguồn DC dự phòng.

Khi dùng ắc quy LONG cho điện năng lượng mặt trời, cần xác định:

• Hệ thống vận hành dự phòng hay xả hằng ngày.
• Năng lượng cần sử dụng trong mỗi chu kỳ.
• Dòng tải cực đại.
• Chế độ sạc của inverter.
• Khả năng bù nhiệt.
• Mức điện áp ngắt xả.
• Tài liệu chu kỳ của model.

Các bình LONG dung lượng nhỏ phù hợp với đèn, camera, tủ điều khiển hoặc tải DC nhỏ. Nhóm dung lượng lớn hơn có thể ghép thành bộ cho UPS và nguồn lưu trữ, nhưng số lượng bình phải được tính đồng bộ theo điện áp và dung lượng yêu cầu.

Với hệ thống điện mặt trời xả sâu thường xuyên, Thuận Phát khuyến nghị kiểm tra kỹ model LONG cụ thể thay vì mặc định mọi bình WP hoặc WPL đều có cùng khả năng làm việc chu kỳ.

So sánh cách lựa chọn Saite, Vision và LONG

Tiêu chí	Saite	Vision	LONG
Dải ứng dụng	Dự phòng, viễn thông, lưu trữ tùy dòng	UPS, viễn thông, nguồn dự phòng và lưu trữ	UPS, điều khiển, camera, viễn thông và dự phòng
Điều cần kiểm tra	Model chu kỳ, dòng sạc, điện áp sạc	Chế độ standby hay cyclic, đường cong phóng điện	Dòng WP/WPL, chế độ sạc và mục đích sử dụng
Khi ghép bộ	Đồng nhất model và tuổi bình	Đồng nhất model, lô và trạng thái sạc	Đồng nhất dung lượng, nội trở và đầu cực
Không nên chọn chỉ theo	Giá và Ah	Ah danh định	Kích thước hoặc Ah

Bảng trên chỉ mang tính định hướng. Model cuối cùng phải được đối chiếu với tải, inverter, bộ điều khiển sạc và tài liệu kỹ thuật.

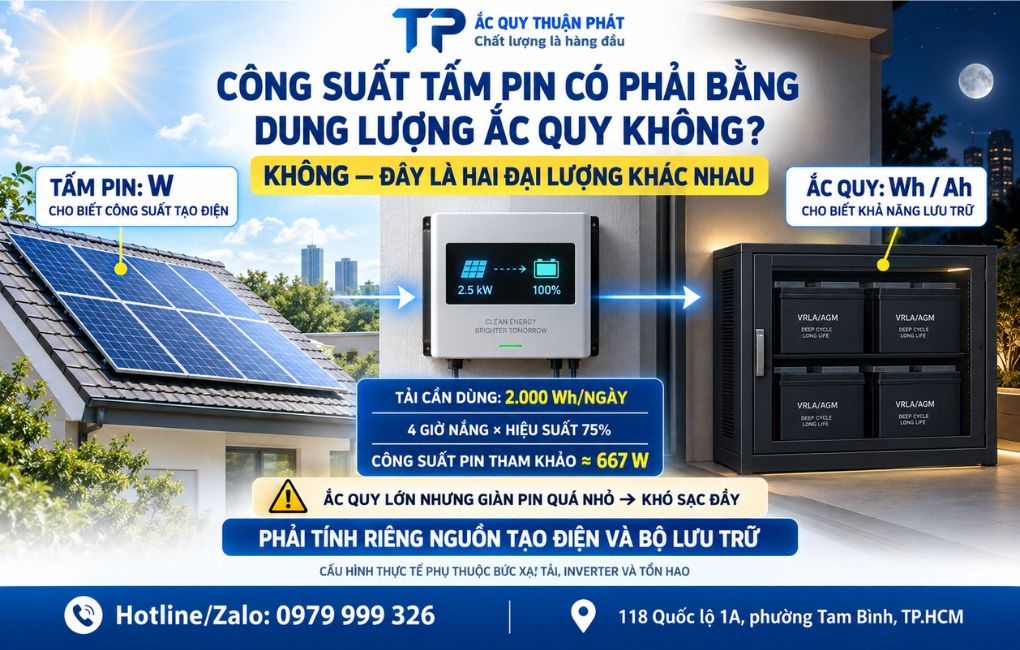

Công suất tấm pin có phải bằng dung lượng ắc quy không?

Không. Tấm pin được tính theo công suất W, còn bộ lưu trữ thường được tính theo Wh hoặc Ah.

Bộ ắc quy lớn nhưng giàn pin quá nhỏ sẽ khó được sạc đầy trong một ngày. Tình trạng thiếu sạc kéo dài có thể làm giảm hiệu quả và tuổi thọ của bình chì.

Có thể ước tính sơ bộ:

Công suất giàn pin = Điện năng cần nạp mỗi ngày ÷ Số giờ nắng hiệu dụng ÷ Hiệu suất hệ thống

Ví dụ, cần bù lại 2.000Wh/ngày, khu vực có 4 giờ nắng hiệu dụng và hiệu suất tổng dự kiến 75%:

2.000 ÷ 4 ÷ 0,75 ≈ 667W

Có thể chọn mức cao hơn để tạo khoảng dự phòng, nhưng cần kiểm tra giới hạn công suất PV và dòng sạc của bộ điều khiển.

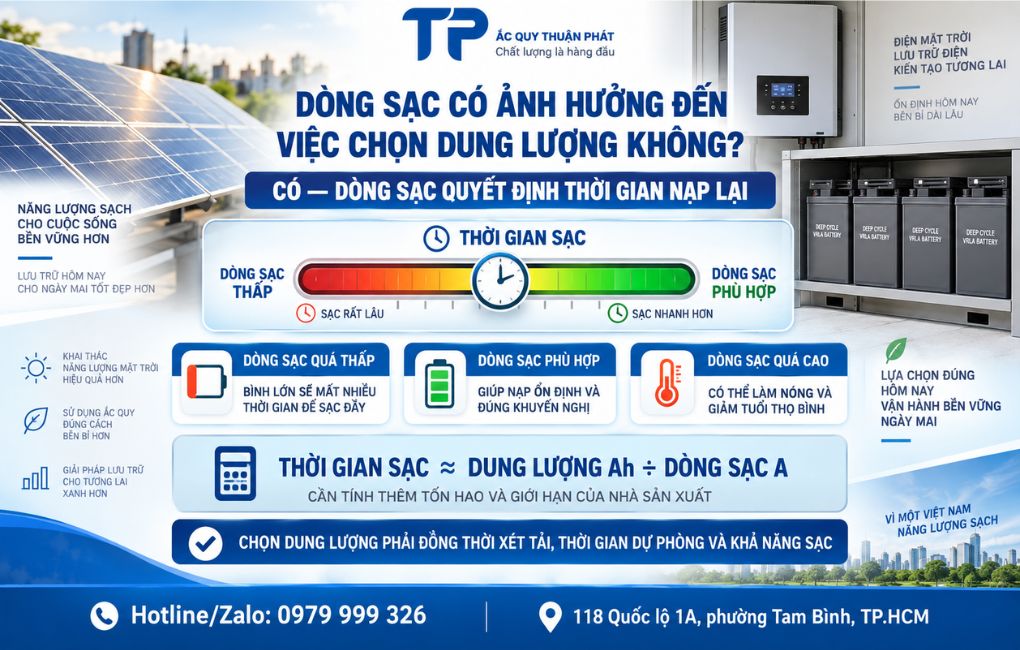

Dòng sạc có ảnh hưởng đến việc chọn dung lượng không?

Có. Nếu dung lượng bộ bình quá lớn nhưng bộ sạc có dòng quá nhỏ, thời gian sạc sẽ kéo dài và bình có thể không trở lại trạng thái đầy sau mỗi chu kỳ.

Ngược lại, dòng sạc vượt mức nhà sản xuất cho phép có thể làm bình nóng, tăng thoát khí nội bộ và rút ngắn tuổi thọ.

Thông số cần kiểm tra gồm:

• Điện áp sạc hấp thụ.
• Điện áp sạc duy trì.
• Dòng sạc tối đa hoặc dòng sạc khuyến nghị.
• Bù điện áp theo nhiệt độ.
• Thời gian chuyển giữa các giai đoạn sạc.
• Ngưỡng ngắt tải khi điện áp thấp.

Không nên dùng chung một cấu hình sạc cho tất cả các dòng Saite, Vision và LONG.

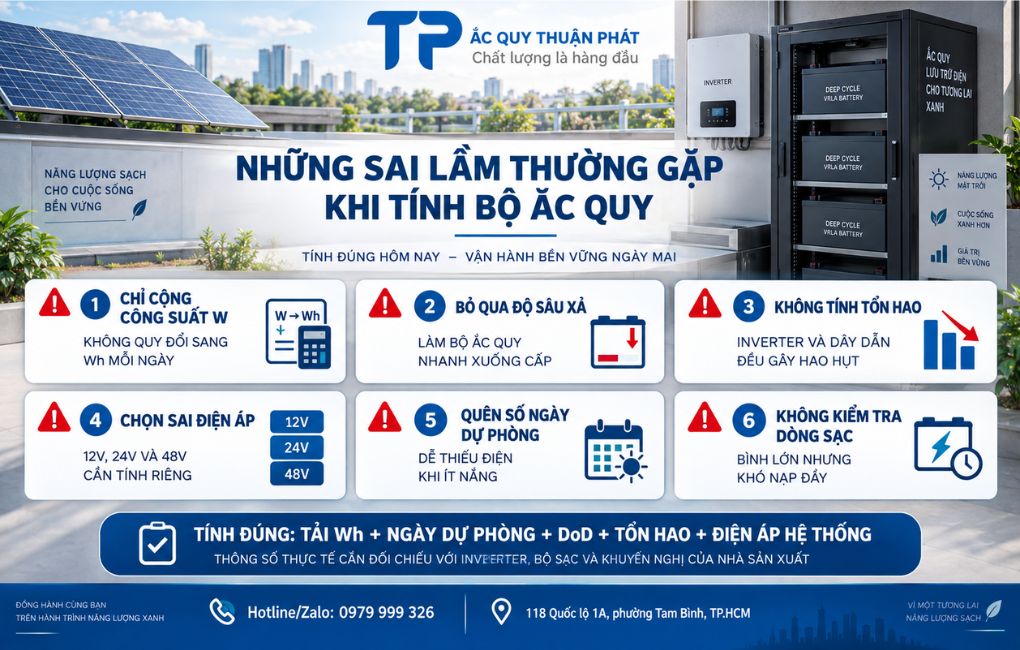

Những sai lầm thường gặp khi tính bộ ắc quy

Chỉ cộng công suất W của thiết bị

Công suất không thể hiện thiết bị chạy trong bao lâu. Phải quy đổi thành Wh/ngày.

Bỏ qua hiệu suất inverter

Nếu lấy đúng bằng lượng điện thiết bị tiêu thụ, dung lượng thực tế thường bị thiếu.

Sử dụng toàn bộ 100% dung lượng danh định

Thiết kế này không tạo khoảng dự phòng cho suy giảm, nhiệt độ và giới hạn xả.

Mắc nối tiếp nhưng cộng cả Ah

Khi mắc nối tiếp, điện áp tăng nhưng Ah của chuỗi không tăng.

Mắc song song bình khác tuổi

Bình mới và bình cũ có nội trở khác nhau, dẫn đến chia dòng không đều.

Chọn bình khởi động ô tô để xả điện hằng ngày

Ắc quy khởi động được tối ưu cho dòng lớn trong thời gian ngắn, không phải để cấp tải kéo dài như một bộ lưu trữ năng lượng.

Không kiểm tra khả năng sạc lại của giàn pin

Bộ lưu trữ chỉ hiệu quả khi nguồn PV đủ năng lượng và bộ sạc đủ dòng để nạp lại bình.

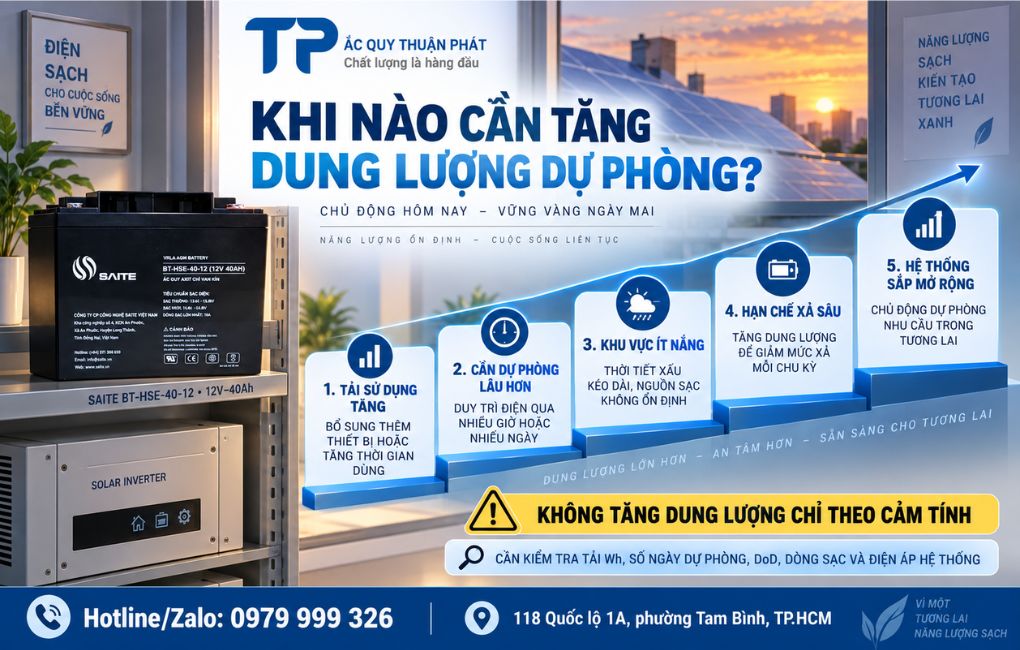

Khi nào cần tăng dung lượng dự phòng?

Nên xem xét tăng dung lượng khi:

• Khu vực thường xuyên có nhiều ngày ít nắng.
• Tải có tính chất quan trọng.
• Dự kiến mở rộng thêm thiết bị.
• Hệ thống hoạt động ở nhiệt độ không thuận lợi.
• Dòng tải có thời điểm tăng cao.
• Muốn giảm độ sâu xả trong mỗi chu kỳ.
• Cần bù cho suy giảm dung lượng theo thời gian.

Tuy nhiên, không nên tăng Ah tùy ý nếu inverter, bộ điều khiển sạc, dây dẫn và cầu chì chưa được kiểm tra lại.

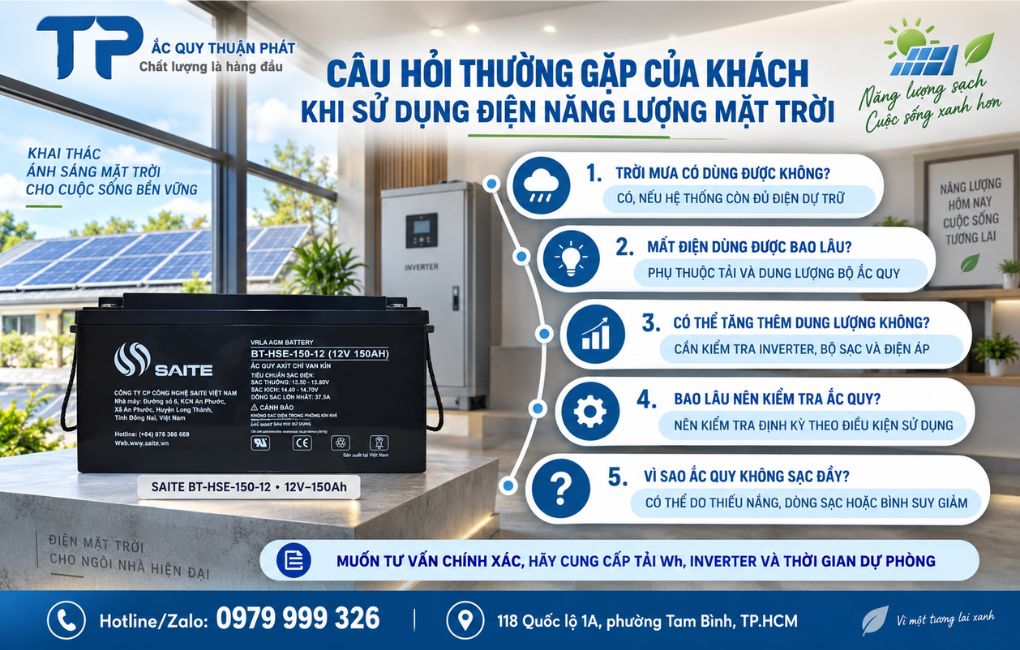

Câu hỏi thường gặp của khách khi sử dụng điện năng lượng mặt trời

Gia đình dùng bao nhiêu Ah là đủ?

Không có một mức Ah chung cho mọi gia đình. Cần cộng điện năng Wh/ngày, xác định thời gian dự phòng rồi tính theo điện áp và DoD.

Có thể ghép bình Saite với Vision hoặc LONG không?

Không nên ghép khác thương hiệu, khác model hoặc khác tuổi trong cùng một bộ bình. Đặc tính nội trở, chế độ sạc và khả năng phóng điện có thể không giống nhau.

Dùng bình 12V–200Ah có cấp được bao nhiêu điện?

Năng lượng danh định là:

12V × 200Ah = 2.400Wh

Năng lượng sử dụng thực tế thấp hơn do giới hạn DoD, hiệu suất inverter, nhiệt độ và tình trạng bình.

Có nên mua bình Ah càng lớn càng tốt?

Không. Dung lượng phải phù hợp với tải và khả năng sạc lại. Bộ bình quá lớn nhưng thường xuyên thiếu sạc vẫn vận hành không hiệu quả.

Tại sao bình mới nhưng hệ thống nhanh hết điện?

Nguyên nhân có thể là tải thực tế cao hơn dự tính, bình chưa được sạc đầy, cấu hình inverter sai, dây dẫn tổn hao lớn, các bình mất cân bằng hoặc cách tính ban đầu chưa gồm hiệu suất chuyển đổi.

Thuận Phát tư vấn ắc quy điện mặt trời Saite, Vision và LONG

Ắc Quy Thuận Phát hỗ trợ kiểm tra nhu cầu sử dụng và lựa chọn dung lượng bình theo từng hệ thống. Khách hàng nên cung cấp:

• Danh sách thiết bị và công suất.
• Thời gian sử dụng mỗi ngày.
• Số ngày cần dự phòng.
• Công suất và điện áp inverter.
• Công suất giàn pin.
• Model bộ điều khiển sạc.
• Không gian lắp đặt.
• Hình ảnh hoặc thông số bộ bình đang sử dụng.

Từ những dữ liệu này, Thuận Phát có thể tư vấn số Ah, điện áp bộ lưu trữ, số lượng bình, cách mắc nối tiếp – song song và lựa chọn model Saite, Vision hoặc LONG phù hợp hơn.
