Cấu Tạo Chi Tiết Của Bình Ắc Quy Ô Tô
Th8
Cấu Tạo Chi Tiết Của Bình Ắc Quy Ô Tô: Nguyên Lý Hoạt Động Và Các Bộ Phận Quan Trọng
Bình ắc quy ô tô là một bộ phận quan trọng trong hệ thống điện của xe, đảm nhiệm việc cung cấp nguồn điện để khởi động động cơ và duy trì hoạt động cho nhiều thiết bị điện khi cần thiết. Mặc dù bên ngoài ắc quy thường chỉ là một chiếc hộp nhỏ gọn, bên trong lại bao gồm nhiều bộ phận được thiết kế và phối hợp với nhau để tạo ra, tích trữ và cung cấp năng lượng điện.
Hiểu rõ cấu tạo chi tiết của bình ắc quy ô tô giúp chủ xe biết cách sử dụng, bảo dưỡng và lựa chọn sản phẩm phù hợp với từng dòng xe. Trong bài viết này, Ắc Quy Thuận Phát sẽ phân tích từng thành phần bên trong bình ắc quy, nguyên lý tạo điện và những yếu tố ảnh hưởng đến tuổi thọ của ắc quy.
Bình ắc quy ô tô là gì?
Ắc quy ô tô là thiết bị có khả năng tích trữ năng lượng điện dưới dạng hóa năng và chuyển đổi thành điện năng khi xe cần sử dụng.
Đối với các loại ô tô sử dụng hệ thống điện 12V, bình ắc quy thông thường được cấu tạo từ 6 ngăn điện, mỗi ngăn có điện áp danh định khoảng 2V. Khi các ngăn được ghép nối tiếp, điện áp toàn bộ bình đạt khoảng 12V.
Ngoài điện áp, ắc quy còn có thông số dung lượng, thường được biểu thị bằng Ah (Ampere-hour). Dung lượng cho biết khả năng cung cấp điện của ắc quy trong một điều kiện thử nghiệm nhất định.
Một thông số quan trọng khác đối với ắc quy khởi động là dòng khởi động lạnh – CCA, thể hiện khả năng cung cấp dòng điện lớn trong thời gian ngắn để hỗ trợ động cơ khởi động.

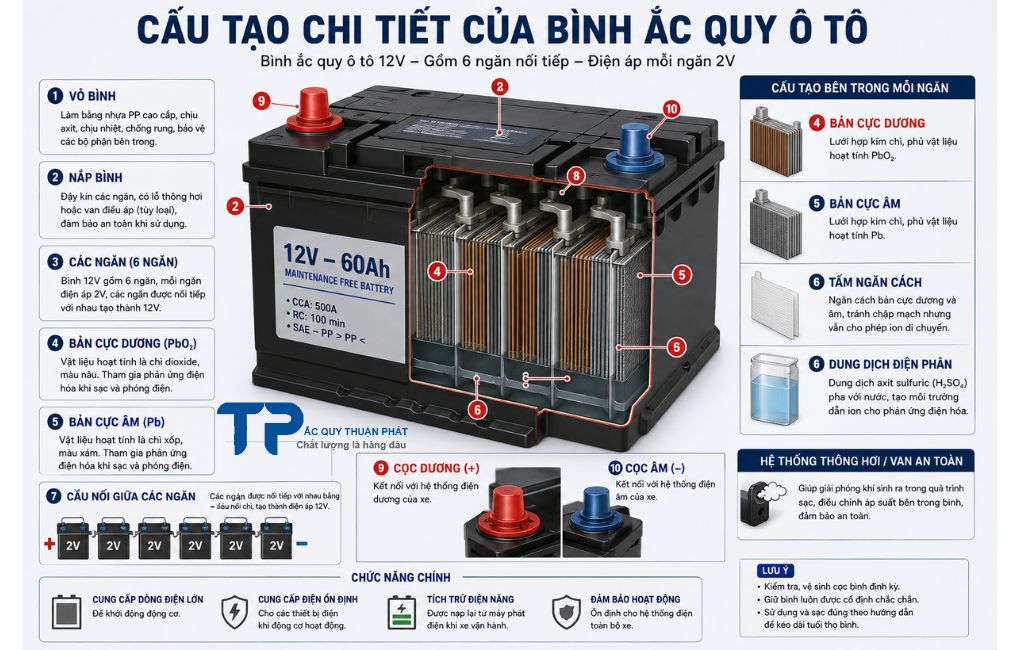

Cấu tạo chi tiết của bình ắc quy ô tô
Một bình ắc quy chì axit ô tô thường bao gồm các bộ phận chính:
- Vỏ bình.
- Nắp bình.
- Các ngăn điện.
- Bản cực dương.
- Bản cực âm.
- Tấm ngăn cách.
- Dung dịch điện phân.
- Cầu nối giữa các ngăn.
- Cọc bình.
- Hệ thống thông hơi hoặc van điều áp tùy loại ắc quy.
Mỗi thành phần đảm nhận một chức năng riêng nhưng liên kết chặt chẽ để tạo thành hệ thống lưu trữ và cung cấp điện hoàn chỉnh.
Vỏ bình ắc quy
Vỏ bình là lớp bảo vệ bên ngoài, có nhiệm vụ chứa các thành phần điện hóa và dung dịch điện phân bên trong.
Vỏ ắc quy hiện nay thường sử dụng vật liệu nhựa có khả năng chịu axit, chịu rung và phù hợp với điều kiện nhiệt độ trong khoang động cơ.
Đối với ắc quy ô tô, vỏ bình cần đảm bảo:
- Độ bền cơ học tốt.
- Khả năng chống rung.
- Khả năng chịu tác động của môi trường axit.
- Hạn chế rò rỉ dung dịch.
- Cách điện giữa các thành phần bên trong.
- Phù hợp với kích thước khoang lắp đặt.
Kích thước vỏ bình cũng liên quan trực tiếp đến khả năng bố trí bản cực và dung lượng của ắc quy.

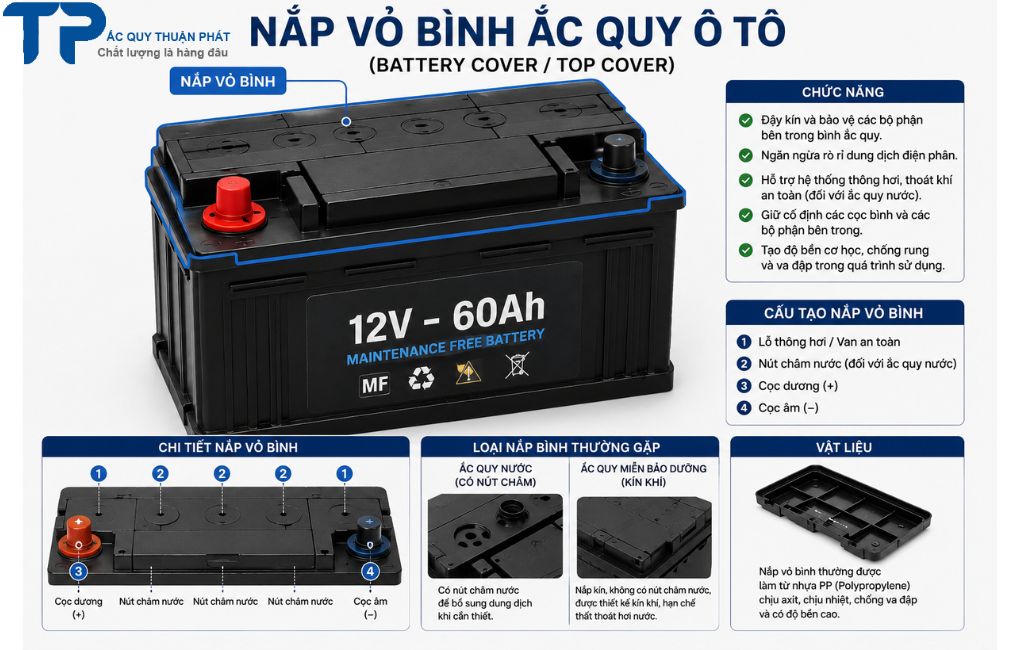

Nắp bình ắc quy
Nắp bình nằm phía trên thân ắc quy, có chức năng giữ kín hệ thống và hỗ trợ bố trí các cọc điện, đường thông hơi hoặc van điều áp tùy thiết kế.

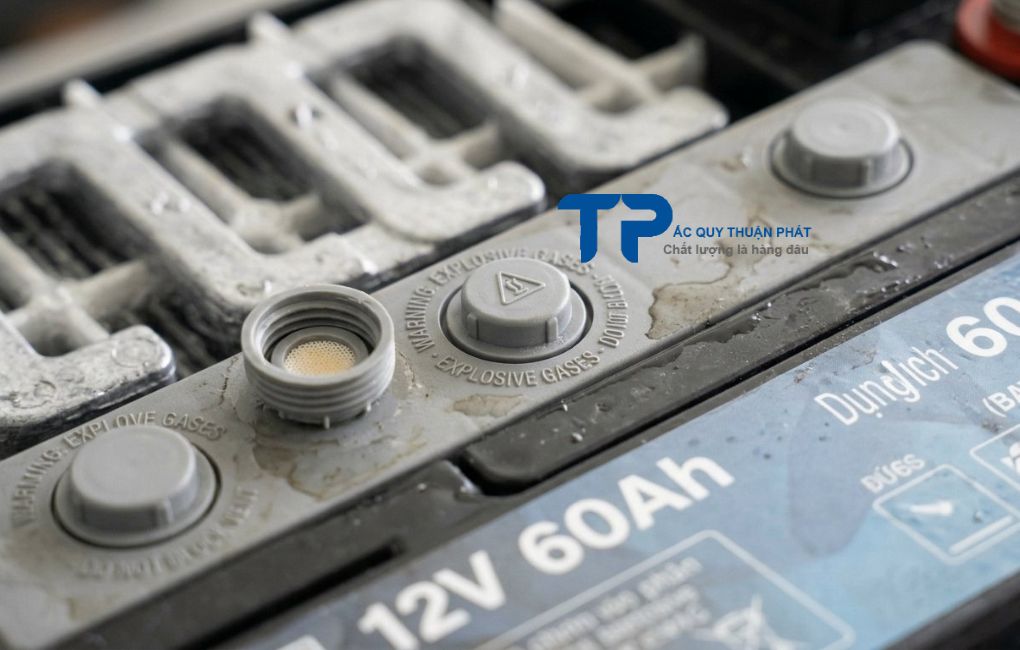

Đối với ắc quy nước truyền thống, nắp bình có thể có các nút châm dung dịch riêng cho từng ngăn.
Trong khi đó, các dòng ắc quy miễn bảo dưỡng SMF/MF, AGM hoặc VRLA thường có thiết kế kín hơn và không yêu cầu người dùng thường xuyên bổ sung dung dịch như ắc quy nước.

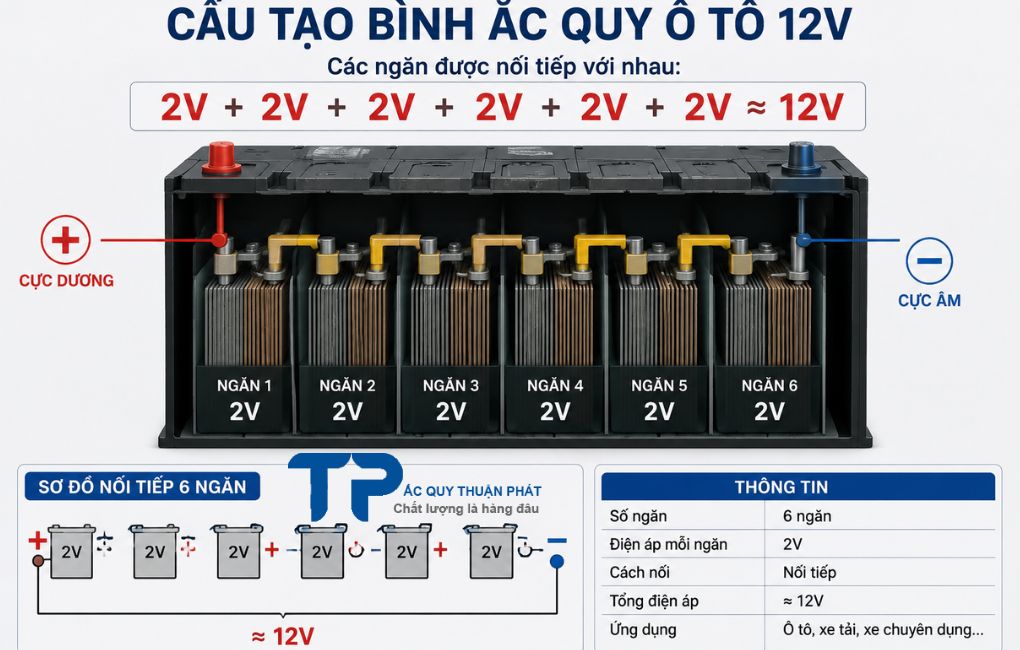

Các ngăn điện bên trong ắc quy
Một bình ắc quy ô tô 12V chì axit thông thường được chia thành 6 ngăn điện.
Mỗi ngăn có điện áp danh định khoảng 2V. Các ngăn được nối tiếp với nhau:
2V + 2V + 2V + 2V + 2V + 2V ≈ 12V
Trong từng ngăn lại chứa các nhóm bản cực dương, bản cực âm, dung dịch điện phân và tấm ngăn.
Thiết kế nhiều ngăn giúp nhà sản xuất tạo ra mức điện áp phù hợp cho hệ thống điện của ô tô.
Bản cực dương
Bản cực dương là một trong những thành phần quan trọng nhất của hệ thống điện hóa trong ắc quy chì axit.
Vật liệu hoạt tính trên bản cực dương thường dựa trên chì dioxide (PbO₂).
Trong quá trình phóng điện, vật liệu hoạt tính ở hai bản cực tham gia phản ứng hóa học với chất điện phân, tạo ra dòng điện cung cấp cho hệ thống điện của xe.
Số lượng, kích thước và thiết kế bản cực ảnh hưởng đến khả năng cung cấp dòng điện cũng như đặc tính vận hành của ắc quy.
Bản cực âm
Bản cực âm thường sử dụng vật liệu hoạt tính dựa trên chì (Pb).
Khi ắc quy cung cấp điện, bản cực âm tham gia phản ứng điện hóa với dung dịch điện phân và tạo ra dòng electron đi qua mạch điện bên ngoài.
Đối với ắc quy khởi động ô tô, thiết kế bản cực phải đáp ứng khả năng cung cấp dòng điện lớn trong thời gian ngắn.
Đây là một trong những yếu tố ảnh hưởng đến khả năng khởi động động cơ của xe.

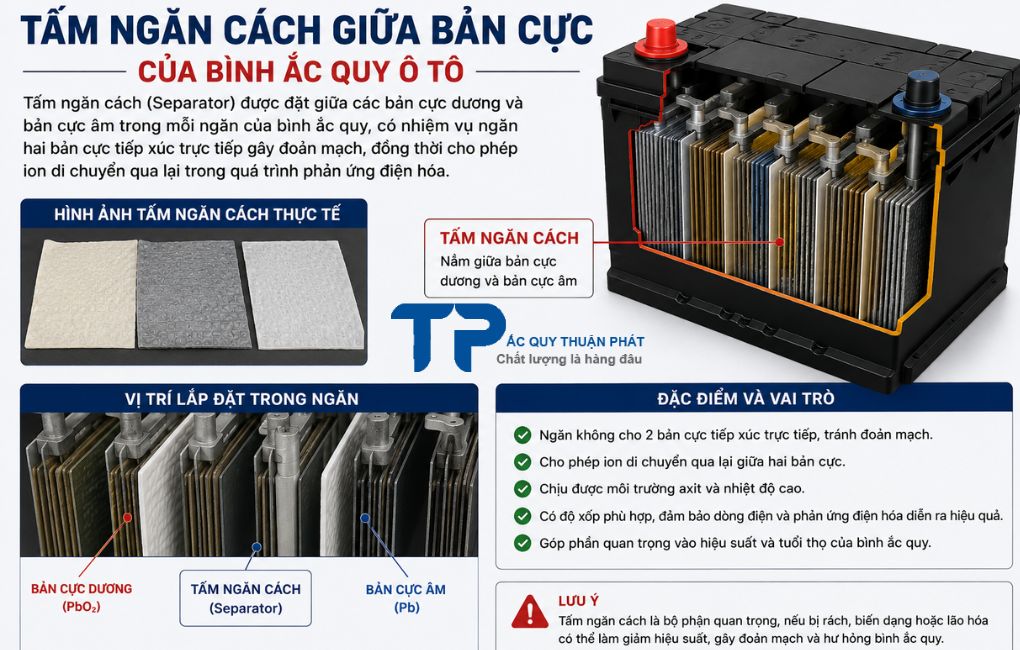

Tấm ngăn cách giữa bản cực
Giữa bản cực dương và bản cực âm cần có tấm ngăn cách.
Bộ phận này có nhiệm vụ ngăn hai bản cực tiếp xúc trực tiếp gây đoản mạch, đồng thời vẫn cho phép môi trường điện hóa và ion cần thiết tham gia vào quá trình phản ứng.
Vật liệu làm tấm ngăn cần có khả năng:
- Cách điện tốt.
- Chịu được môi trường axit.
- Có độ bền cơ học.
- Cho phép chất điện phân lưu thông phù hợp.
- Hạn chế nguy cơ chập giữa các bản cực.
Đối với các công nghệ hiện đại như AGM, vật liệu ngăn cách còn đóng vai trò giữ chất điện phân trong cấu trúc sợi thủy tinh.

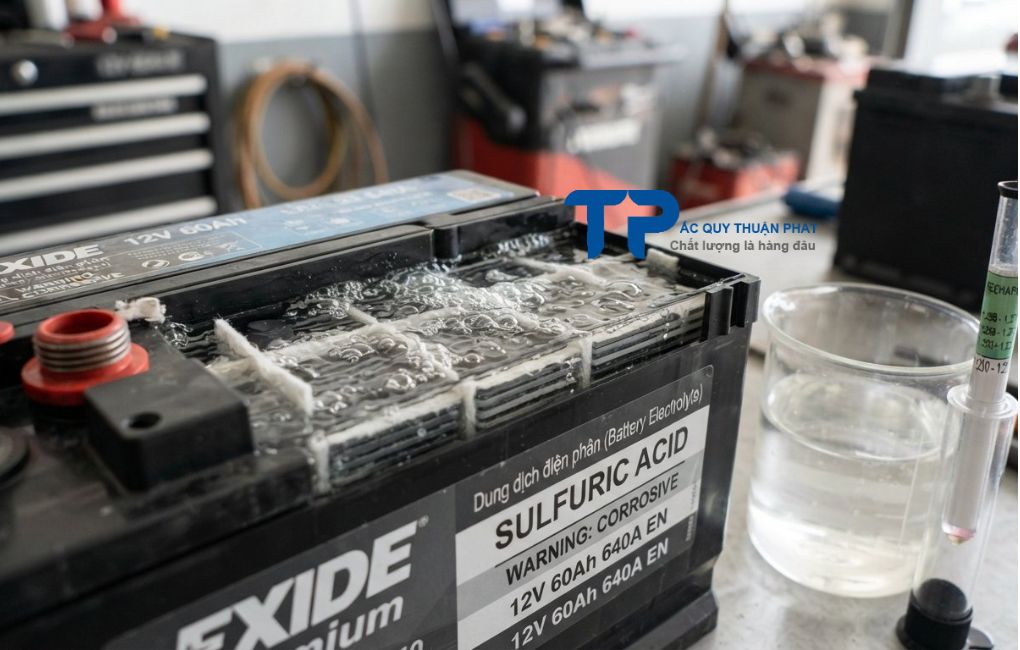

Dung dịch điện phân
Đối với ắc quy chì axit truyền thống, dung dịch điện phân chủ yếu là axit sulfuric (H₂SO₄) pha với nước ở tỷ lệ phù hợp.
Dung dịch này đóng vai trò môi trường dẫn ion để các phản ứng điện hóa xảy ra trong quá trình sạc và phóng điện.
Trong quá trình ắc quy phóng điện, nồng độ axit thay đổi theo trạng thái tích điện. Đây cũng là lý do tại sao các dòng ắc quy nước truyền thống cần được kiểm tra tình trạng dung dịch theo quy trình bảo dưỡng của nhà sản xuất.
Với ắc quy AGM hoặc GEL, chất điện phân được giữ trong cấu trúc vật liệu đặc biệt thay vì tồn tại theo dạng dung dịch tự do như ắc quy nước.

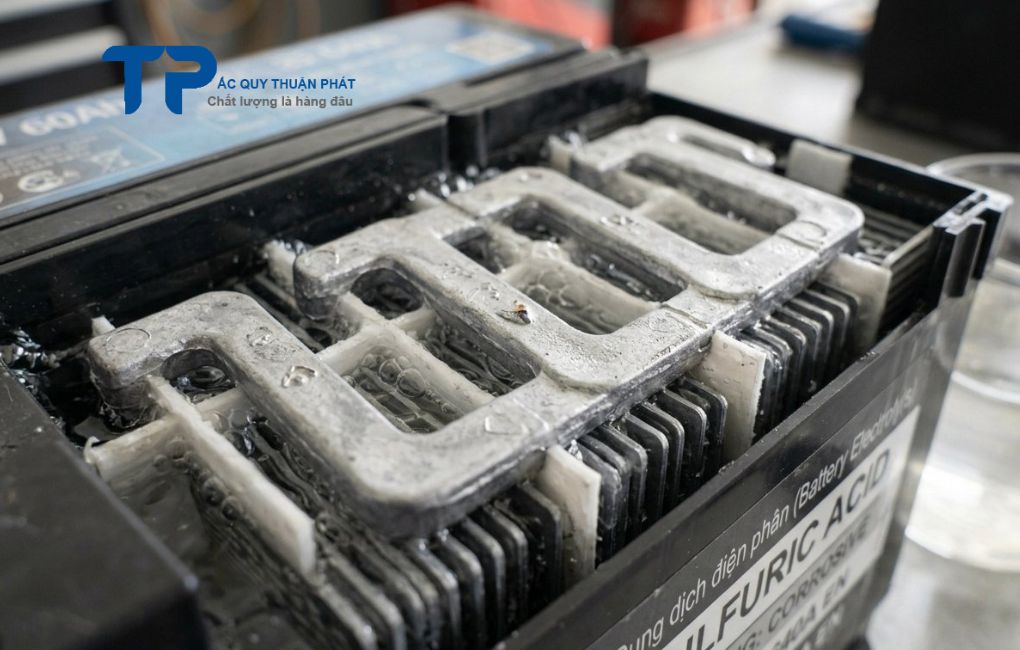

Cầu nối giữa các ngăn
Các ngăn điện bên trong bình ắc quy phải được kết nối với nhau theo cấu hình phù hợp.
Cầu nối liên kết các ngăn giúp dòng điện đi từ ngăn này sang ngăn khác và tạo ra điện áp tổng của toàn bộ bình.
Với bình 12V gồm 6 ngăn 2V nối tiếp, các cầu nối giúp hình thành chuỗi điện áp liên tục từ cực âm đến cực dương.
Đây là một bộ phận nằm bên trong bình nên người sử dụng thông thường không thể quan sát trực tiếp.

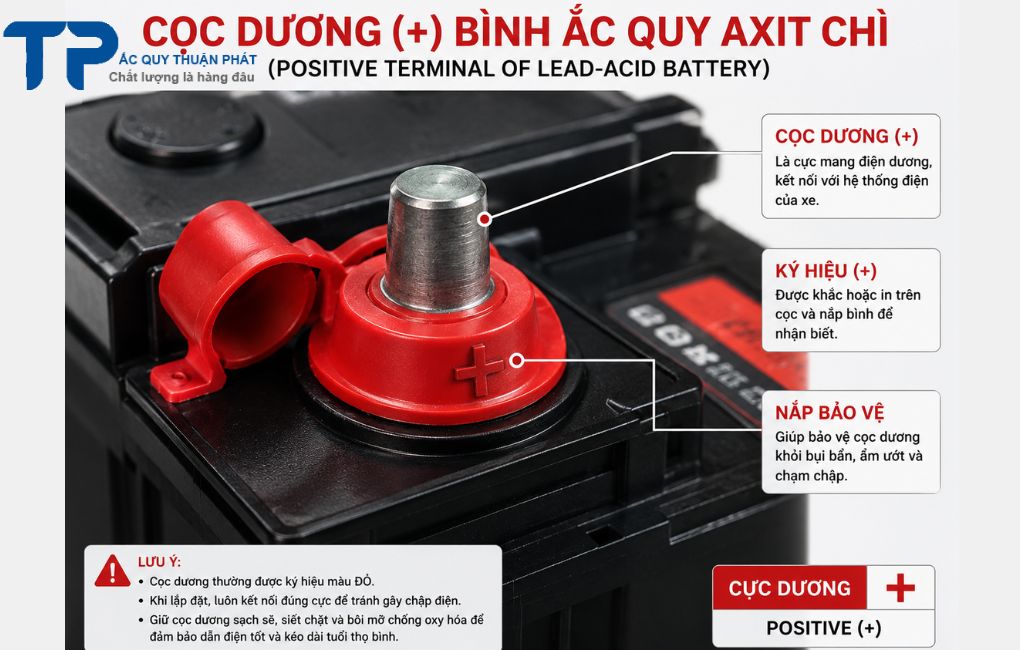

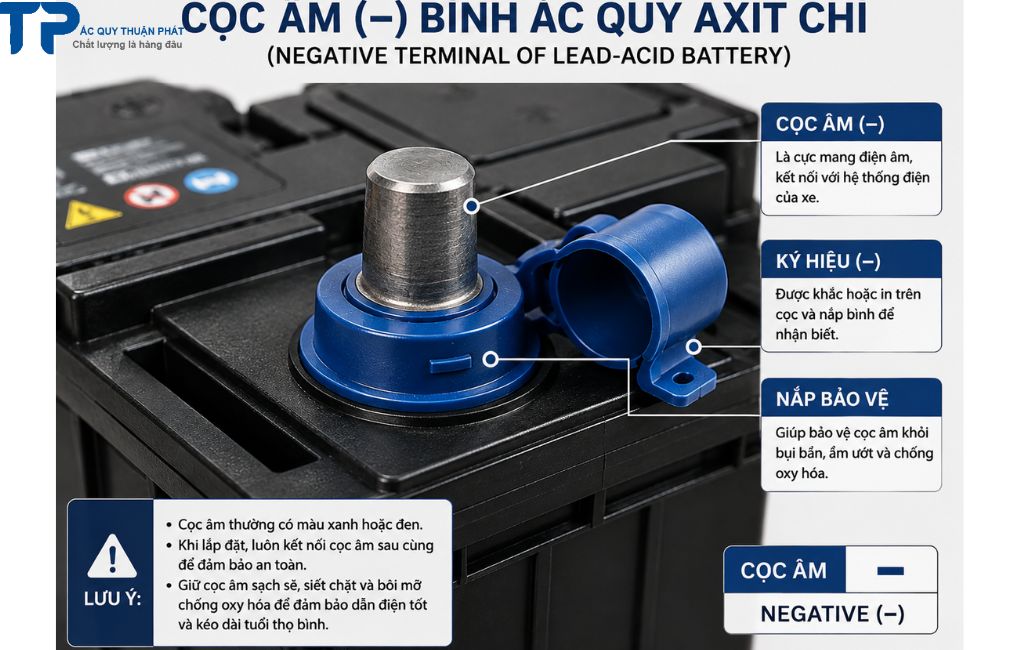

Cọc bình ắc quy
Hai cọc chính trên bình được gọi là:
- Cọc dương (+).
- Cọc âm (-).
Cọc bình là điểm kết nối giữa ắc quy và hệ thống điện của xe.
Khi khởi động động cơ, dòng điện lớn từ ắc quy được truyền qua cọc bình đến mô tơ đề.
Sau khi động cơ hoạt động, máy phát điện sẽ cung cấp điện cho hệ thống và nạp lại năng lượng cho ắc quy.
Cọc bình cần được giữ sạch, chắc chắn và không bị oxy hóa quá mức để hạn chế điện trở tiếp xúc.
Hệ thống thông hơi và van an toàn
Trong quá trình sạc, ắc quy chì axit có thể phát sinh khí. Vì vậy, nhiều loại ắc quy có thiết kế đường thoát khí hoặc hệ thống điều tiết khí.
Ở những dòng ắc quy VRLA, AGM hoặc GEL, hệ thống van điều áp giúp kiểm soát áp suất bên trong bình và hỗ trợ quá trình tái hợp khí trong điều kiện thiết kế cho phép.
Điều này giúp giảm thất thoát nước và hạn chế nhu cầu bảo dưỡng so với một số loại ắc quy nước truyền thống.
Tuy nhiên, không nên hiểu rằng ắc quy chì axit hoàn toàn không thể phát sinh khí hoặc không có rủi ro. Việc sạc phải sử dụng thiết bị phù hợp và tuân thủ hướng dẫn của nhà sản xuất.
Nguyên lý hoạt động của bình ắc quy ô tô
Nguyên lý hoạt động của ắc quy chì axit dựa trên quá trình chuyển đổi giữa hóa năng và điện năng.
Khi ắc quy phóng điện
Khi người lái bật các thiết bị điện hoặc khởi động xe, phản ứng hóa học bên trong ắc quy tạo ra dòng điện.
Dòng điện đi từ ắc quy đến các thiết bị thông qua mạch điện của xe.
Khi đề máy, mô tơ khởi động cần một dòng điện rất lớn trong thời gian ngắn. Đây là lý do ắc quy khởi động cần có khả năng cung cấp dòng điện cao.
Khi ắc quy được sạc
Sau khi động cơ hoạt động, máy phát điện tạo ra điện năng và cung cấp dòng điện ngược trở lại ắc quy.
Quá trình này giúp các phản ứng hóa học diễn ra theo chiều ngược lại và phục hồi trạng thái tích điện của ắc quy.
Có thể hiểu đơn giản:
Hóa năng → Điện năng: khi ắc quy cung cấp điện.
Điện năng → Hóa năng: khi ắc quy được sạc.

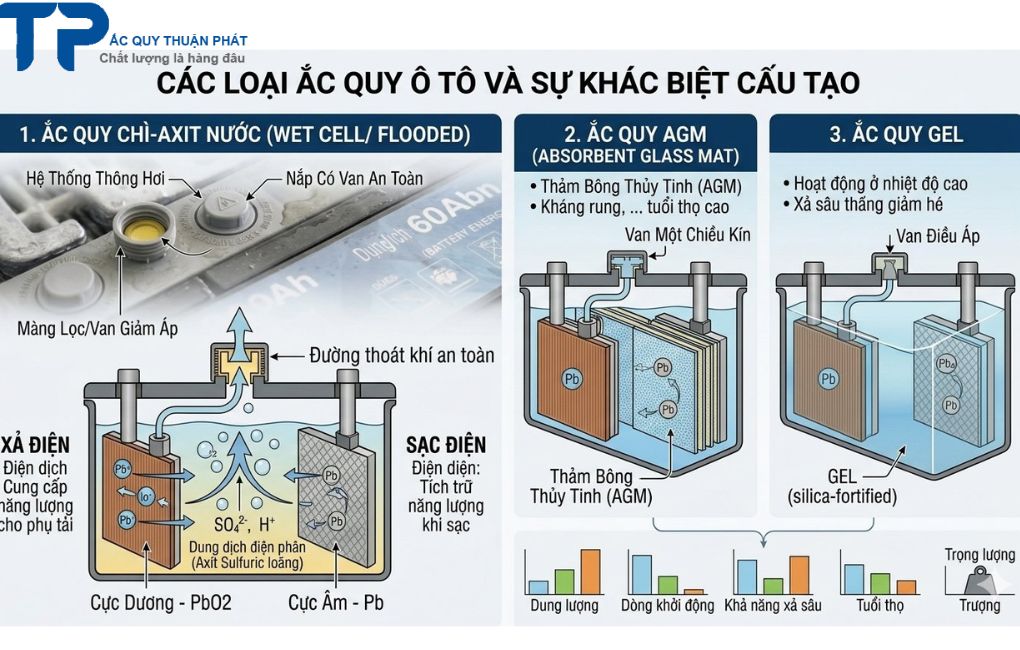

Các loại ắc quy ô tô có cấu tạo khác nhau như thế nào?
Không phải tất cả ắc quy ô tô đều có cấu tạo giống nhau hoàn toàn.
Ắc quy nước
Có dung dịch điện phân dạng lỏng và thường có thiết kế cho phép kiểm tra, bảo dưỡng theo yêu cầu của nhà sản xuất.
Ắc quy MF/SMF
Đây là dòng ắc quy miễn bảo dưỡng được sử dụng phổ biến trên ô tô hiện nay. Thiết kế giúp giảm nhu cầu bổ sung nước trong điều kiện vận hành bình thường.
Ắc quy AGM
AGM sử dụng vật liệu sợi thủy tinh để giữ chất điện phân. Công nghệ này phù hợp với nhiều xe có hệ thống điện lớn hoặc tính năng Start-Stop tùy yêu cầu của nhà sản xuất.
Ắc quy EFB
EFB là công nghệ nâng cấp từ ắc quy chì axit truyền thống, hướng đến khả năng chịu chu kỳ sạc/xả tốt hơn và thường được sử dụng trên một số xe có hệ thống Start-Stop.

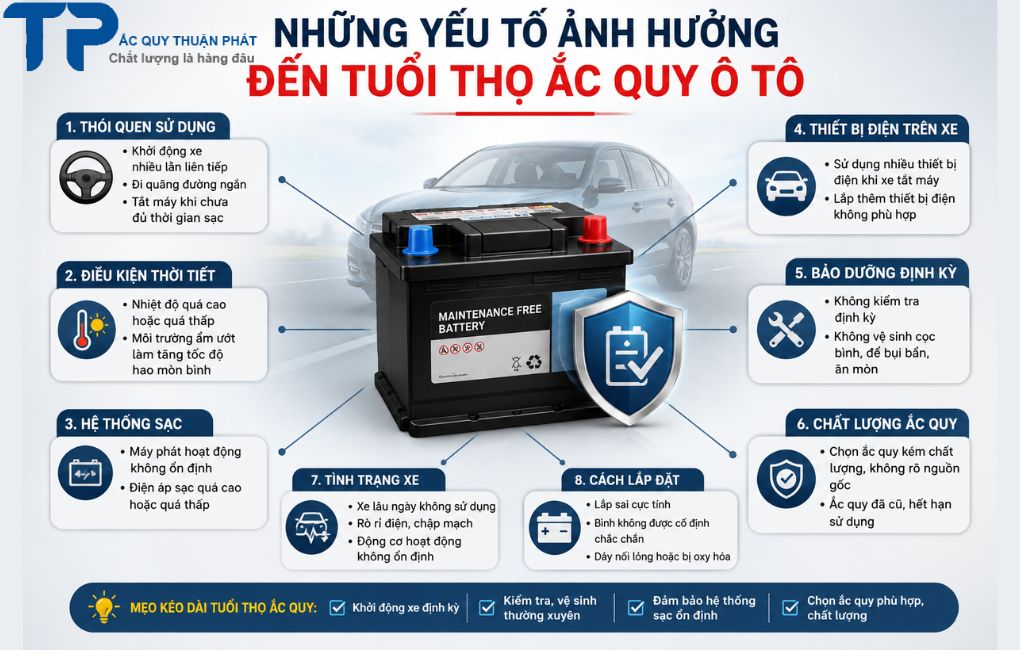

Những yếu tố ảnh hưởng đến tuổi thọ ắc quy ô tô
Tuổi thọ của bình ắc quy phụ thuộc vào nhiều yếu tố, không chỉ riêng cấu tạo.
Tần suất sử dụng xe
Xe ít chạy trong thời gian dài có thể khiến ắc quy bị thiếu trạng thái sạc.
Nhiệt độ
Nhiệt độ cao trong khoang động cơ có thể ảnh hưởng đến quá trình lão hóa của ắc quy.
Hệ thống sạc
Máy phát điện hoặc hệ thống quản lý năng lượng hoạt động không đúng có thể khiến ắc quy bị sạc thiếu hoặc sạc quá mức.
Thiết bị điện bổ sung
Việc lắp thêm camera, màn hình, âm thanh, đèn hoặc các thiết bị tiêu thụ điện khác cần được tính toán phù hợp.
Cách sử dụng
Thường xuyên bật nhiều thiết bị điện khi động cơ chưa hoạt động có thể làm ắc quy bị tiêu hao năng lượng nhanh hơn.

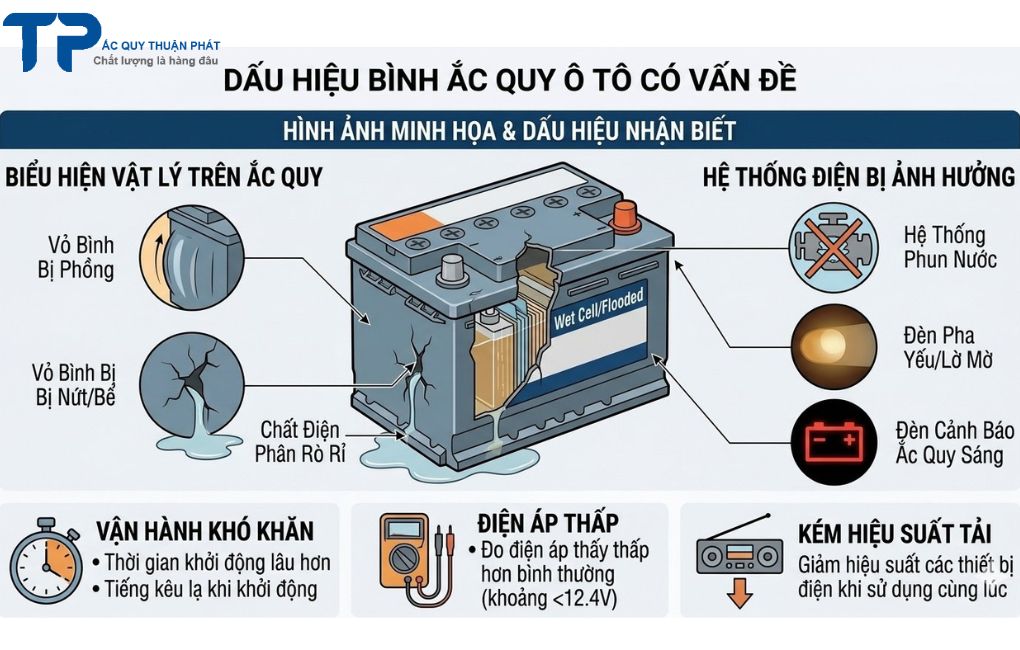

Dấu hiệu bình ắc quy ô tô có vấn đề
Một số dấu hiệu thường gặp gồm:
- Xe khó khởi động vào buổi sáng.
- Mô tơ đề quay chậm.
- Đèn chiếu sáng yếu bất thường.
- Hệ thống điện hoạt động không ổn định.
- Xuất hiện cảnh báo liên quan đến hệ thống điện.
- Cọc bình bị oxy hóa hoặc bám nhiều chất bẩn.
- Ắc quy có dấu hiệu phồng, biến dạng.
- Điện áp ắc quy giảm nhanh sau khi sạc.
Khi xuất hiện những dấu hiệu bất thường, nên kiểm tra cả ắc quy, hệ thống sạc và hệ thống điện của xe thay vì lập tức kết luận rằng bình đã hỏng.
Cách lựa chọn ắc quy phù hợp cho ô tô
Khi thay bình mới, không nên chỉ dựa vào thông số Ah.
Cần kiểm tra:
1. Điện áp:
Phần lớn ô tô du lịch sử dụng hệ thống 12V.
2. Dung lượng:
Cần phù hợp với thiết kế của xe.
3. Kích thước:
Bình mới phải vừa khay ắc quy và vị trí lắp đặt.
4. Cọc bình:
Kiểm tra vị trí cọc dương, cọc âm và kiểu cọc.
5. Dòng khởi động:
Đặc biệt quan trọng với xe động cơ lớn hoặc thường xuyên vận hành trong điều kiện tải cao.
6. Công nghệ:
Xe sử dụng Start-Stop hoặc hệ thống điện phức tạp có thể yêu cầu EFB hoặc AGM.
7. Hệ thống quản lý điện:
Một số mẫu xe hiện đại có thể yêu cầu thực hiện quy trình đăng ký hoặc hiệu chỉnh ắc quy sau khi thay.
Thuận Phát cung cấp và thay ắc quy ô tô tận nơi
Ắc Quy Thuận Phát chuyên cung cấp nhiều dòng ắc quy dành cho ô tô, xe tải và các phương tiện sử dụng hệ thống điện 12V.
Các sản phẩm có thể bao gồm nhiều công nghệ như:
- Ắc quy chì axit.
- Ắc quy MF/SMF.
- Ắc quy AGM.
- Ắc quy EFB.
- Ắc quy Deep Cycle.
- Pin Lithium cho các ứng dụng phù hợp.
Thuận Phát hỗ trợ khách hàng kiểm tra thông số bình đang sử dụng, tư vấn dung lượng và kích thước phù hợp, đồng thời cung cấp dịch vụ thay ắc quy tận nơi tại TPHCM và khu vực lân cận.
Đối với doanh nghiệp, gara và khách hàng cần số lượng lớn, việc lựa chọn đúng dòng ắc quy ngay từ đầu giúp giảm thời gian thay thế và hạn chế những vấn đề phát sinh trong quá trình sử dụng.
Cấu tạo bình ắc quy ô tô
Đó là sự kết hợp của nhiều thành phần gồm vỏ bình, nắp bình, bản cực dương, bản cực âm, tấm ngăn, chất điện phân, cầu nối, cọc bình và hệ thống thông hơi hoặc van điều áp tùy công nghệ.
Mỗi bộ phận đảm nhận một nhiệm vụ riêng trong quá trình lưu trữ và cung cấp năng lượng. Khi các thành phần phối hợp đúng thiết kế, ắc quy có thể cung cấp dòng điện lớn để khởi động động cơ và duy trì nguồn điện cho các thiết bị trên xe.
Hiểu được cấu tạo của ắc quy cũng giúp chủ xe dễ dàng hơn trong việc nhận biết dấu hiệu bất thường, lựa chọn đúng công nghệ và sử dụng bình hiệu quả.
Nếu cần thay ắc quy ô tô, người dùng nên dựa trên đúng thông số kỹ thuật của xe, dung lượng, kích thước, dòng khởi động và công nghệ ắc quy, thay vì chỉ lựa chọn theo giá bán.
